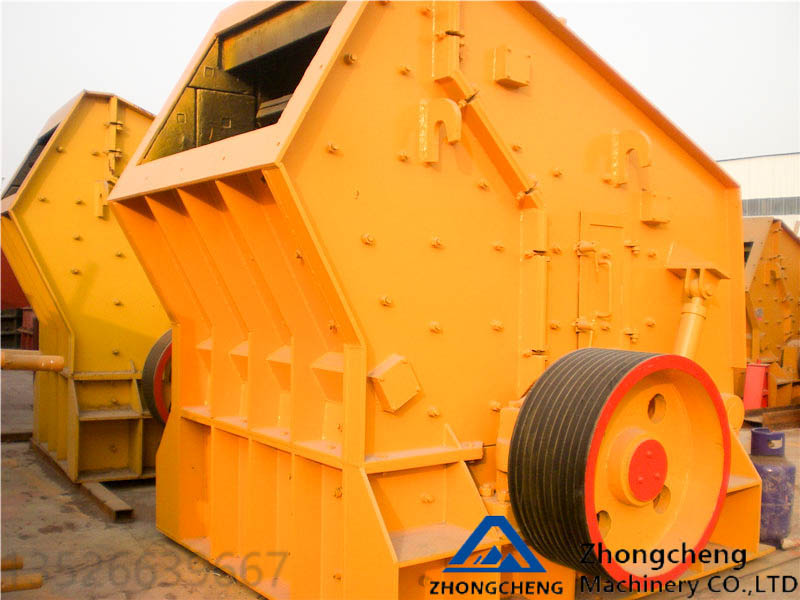

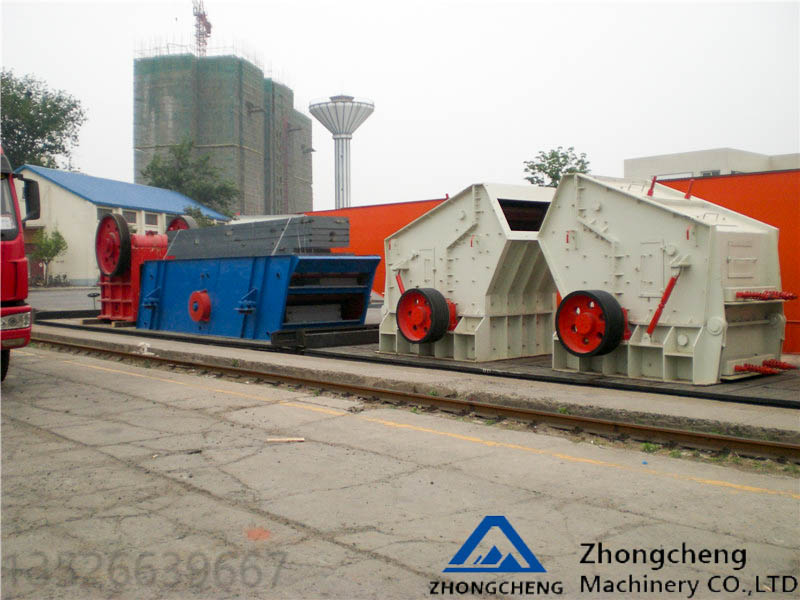

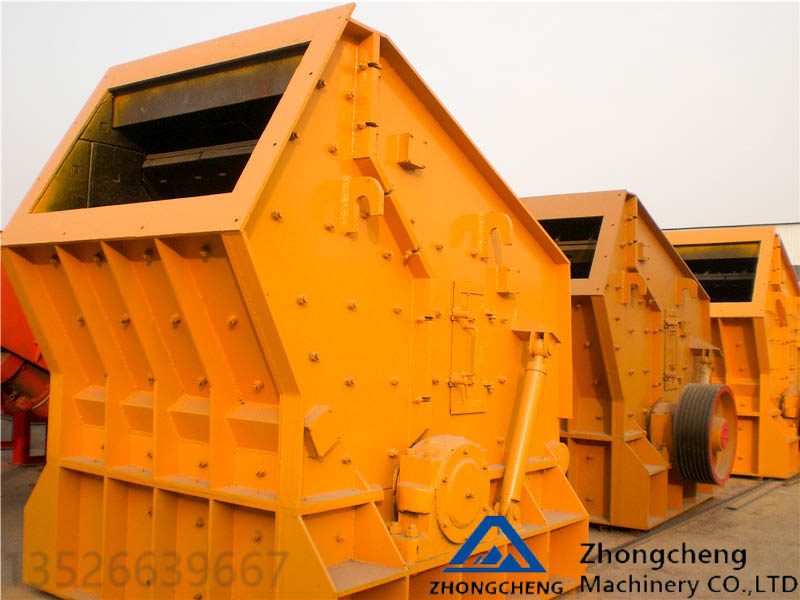

反击式破碎机

反击式破碎机使用范围 该破碎设备能处理粒度不大于500毫米,抗压强度不超过360兆帕的各种物料。反击式破碎机以其优异的性能和良好的表现而在高速公路建设、水利工程和建筑用碎石

全国免费服务热线

13526639667

  • 产品介绍
  • 产品参数
  • 相关产品
反击式破碎机使用范围
    该破碎设备能处理粒度不大于500毫米,抗压强度不超过360兆帕的各种物料。反击式破碎机以其优异的性能和良好的表现而在高速公路建设、水利工程和建筑用碎石加工等领域广泛应用。
 反击式破碎机性能特点
  破碎比大、破碎效率高、维修方便等特点,产品呈立方体,是高级公路面及水电建设用骨料的理想加工设备。高铬板锤、耐磨反击衬板;独特的齿式反击衬板;尤其适用于硬岩破碎、高效节能;产品形状呈立方体,排料粒度大小可调,简化破碎流程
反击式破碎机工作原理

  在电动机的带动下,转子高速旋转,物料进入板锤作用区时,与转子上的板锤撞击破碎,后又被抛向反击装置上再次破碎,然后又从反击衬板上弹回到板锤作用区重新破碎,此过程重复进行,物料由大到小进入一、二、三、反击腔重复进行破碎,直到物料被破碎至所需粒度,由出料口排出。
反击式破碎机工作环境
 单转子反击式破碎机具有结构简单、破碎比大、能耗低、产量高、重量轻、破碎后成品呈立方形体等优点,可供选矿 、化学、水泥、建筑、耐火材料、陶瓷、玻璃等工业部门用于中碎和细碎各种中等硬度的物料之用,如:石灰石、熟料 、炉渣、焦炭、煤等。本系列反击式破碎机与锤式破碎机相比,反击式破碎机的破碎比更大,并能更充分地利用整个转子的高速冲击能量。但由于反击式破碎机板锤极易磨损,它在硬物料破碎的应用上也受到限制,反击破通常用来粗碎、中碎或细碎石灰石、煤、电石、石英、白云石、硫化铁矿石、石膏和化工原料等中硬以下的脆性物料。
反击式破碎机的安装与调试:
安装:按本机适用范围选择安装位置,同时保证有足够的检修空间。
调试:1. 转子在出厂前已经通过平衡处理,用户一般不需要再作平衡试验,在更换锤头及转子部件时,应作平衡配置。
2 .主机安装应调平衡,主轴水平度误差小于1mm/m,主从动轮在同一平面内,调整皮带松紧度,固定电动机
3. 检查各部件安装位置是否移动、变形、锁紧所有螺栓,检查密封是否良好。
4.检查电器箱接线及紧固情况,调整延时继电器及过载保护器,接通电路,试验电机转向,选择合适规格的保险丝。
5.检查液压系统动作是否可靠,有无渗漏现象。
6.清除反击式破碎机内异物,用手搬动转子,检查有无磨擦、碰撞。
反击式破碎机主要技术参数表 :
型号  规格(mm) 进料尺寸(mm) 最大进料尺寸 (mm) 产量
(t/h)
功率
(kW)
外形尺寸
(mm)
重量
(t)
PF-0607 644×740 320x770 100 10-20 30 2010x1490x2600 6.5
PF-0807 850×700 400×730 300 15-30 30-45 2210×1490×2670 8.1
PF-1008 1000×800 400×830 300 30-50 37-55 2400×1558×2660 9.5
PF-1010 1000×1050 400×1080 350 50-80 55-75 2400×2250×2620 12.2
PF-1210 1250×1050 400×1080 350 70-120 110-132 2690×2338×2890 14.9
PF-1212 1250X1250 400x1300 350 100-150 132-160 2690x2508x2890 16.3
PF-1214 1250×1400 400×1430 350 130-180 132-160 2690×2688×2890 18.6
PF-1310 1300×1050 490×1170 400 80-140 110-160 2780×2478×2855 21.2
PF-1315 1320×1500 860×1520 500 160-250 180-260 3096×3273×2667 24.3
PF-1415 1450×1500 1145×1520 950 220-450 220-315 3745×3022×3519 27
PF-1520 1520×2000 830×2050 700 300-550 315-440 3581×3560×3265 36.5
